NRA-E

日本理化MCPCBの配線板NRA-Eについてご紹介いたします。

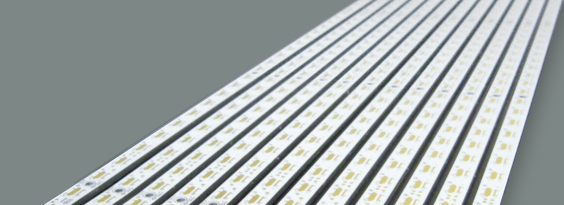

高熱伝導金属ベース銅張積層板 NRA-E

特長

超高熱伝導で、さらに、絶縁層が低応力になっています。これにより、鉛フリーハンダのクラックを防止します。

用途

  • パワーモジュール (インバータ、DC/DCコンバータ、電源基板、インテリジェントパワーモジュール)
  • LED用サブストレート (LCDバックライト、一般照明等)
  • 自動車部品

Characteristic Table of NRA-E

Charasteristic Item NRA-E-3
Thermal Resistance(℃/W) -Insuration 120μm- 0.19
Thermal Conductivity(W/mK)k 3.0
Peel Strength(kN/m)-2oz Copper Foil- 2.7
Solder Resistance(s) -Solder Float 300℃- >120
Break Down Voltage(kV) -Insuration 120μm- 6.5
Tg(℃) -TMA Method- 100

※こちらは一般値であり、保証値ではございませんのでご了承ください。
